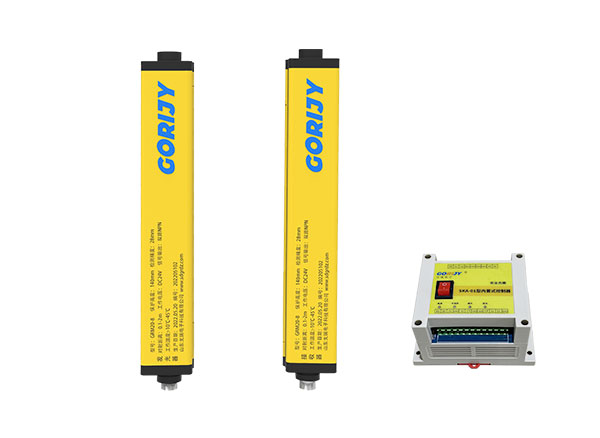

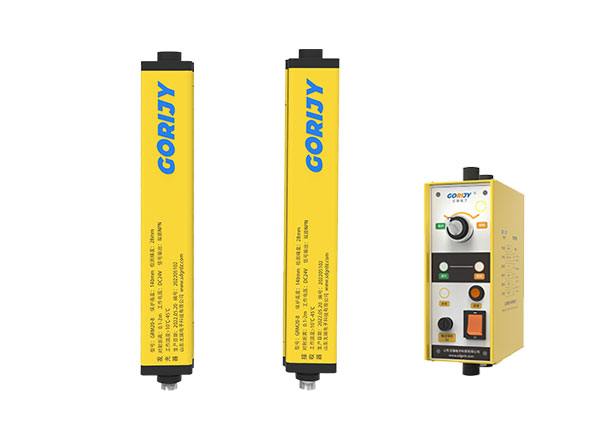

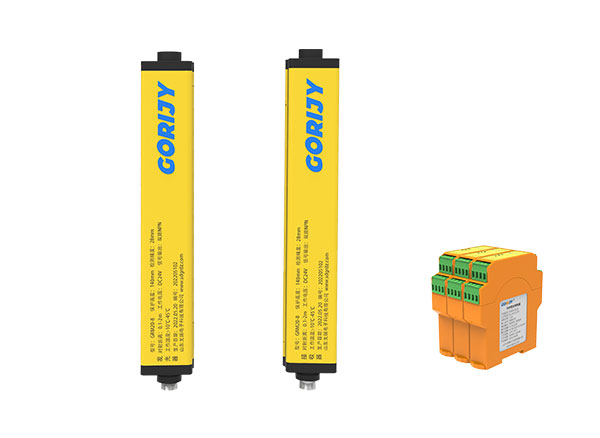

GRM工業型安全光柵

GRM系列安全光柵能夠有效檢測出進入光幕區域的任何超過檢測精度的不透明物體。適用于機械壓力機、液壓機、剪板機、折彎機以及其他危險場合的安全防護。配合機床控制系統，實現危險情況時控制自動停機的功能。符合

15662552547

免費報價

詳情參數規格尺寸安裝

GRM系列安全光柵能夠有效檢測出進入光幕區域的任何超過檢測精度的不透明物體。適用于機械壓力機、液壓機、剪板機、折彎機以及其他危險場合的安全防護。配合機床控制系統，實現危險情況時控制自動停機的功能。符合安全四級的要求。

產品特點

?電路自檢設計，實現了包括輸出信號在內的全自檢，保證使用安全

?帶有短接保護和過載保護功能

?抗電磁干擾能力強，工作更穩定

?外殼防護等級IP65，內置防震支架減振性能好，適應于惡劣環境

?檢測精度高，可達18mm可保護手指

?采用高透濾光透鏡，降低對射距離的衰減率，提高抗光干擾

?產品規格多，使用范圍廣，滿足不同使用場合

產品組成

由發光器、受光器、傳輸線、L型支架組成

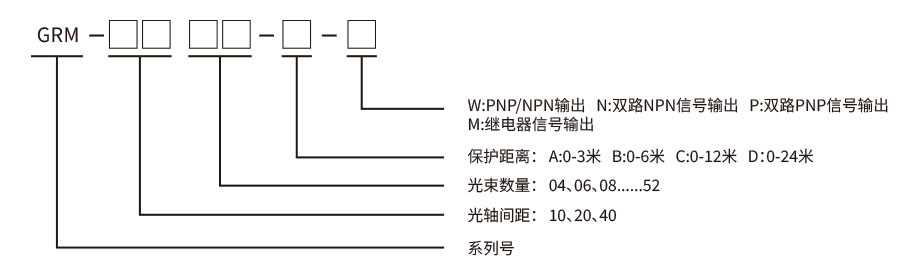

型號說明

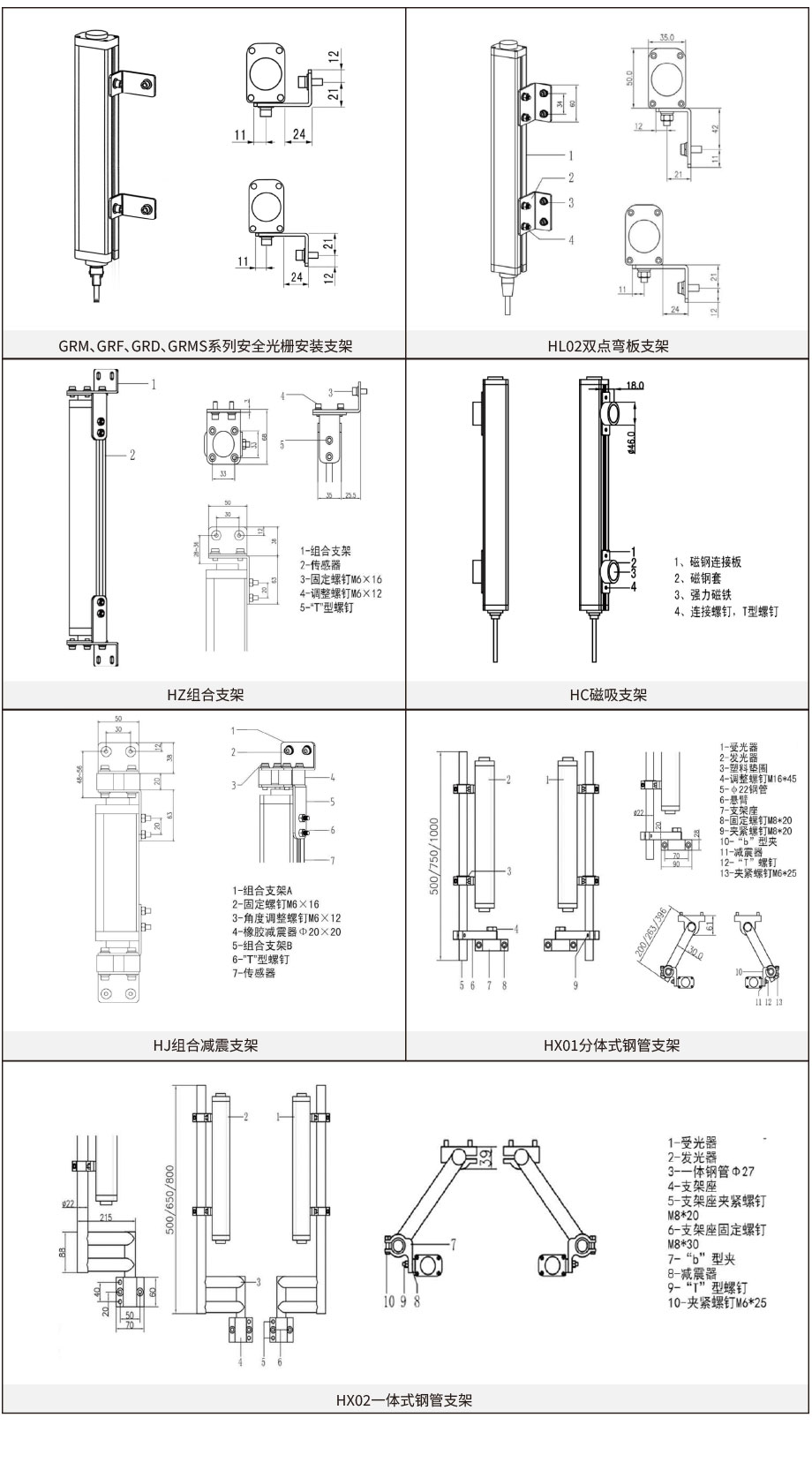

安全光柵安裝圖

產品接線

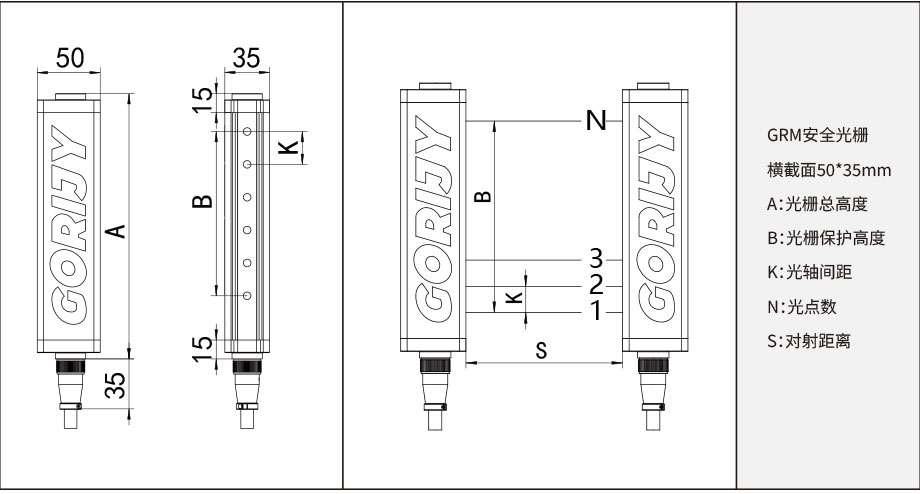

戈瑞安全光柵安裝圖

產品系列	GRM系列
光軸間距	10mm	20mm	40mm
檢測精度	18mm	28mm	48mm
光束數量	12、16、20..........120	6、8、10..........60	4、6、8..........60
對射距離	A:0-3m B:0-6m C:0-12m D:0-24m
檢測光源	紅外LED (中心波長940nm或850nm)
環境特征
環境溫度	工作	-10℃～55℃（無結霜及凝露）
	存儲	-30℃～70℃
環境濕度	工作	35%RH～85%RH
	存儲	35%RH～95%RH
抗電磁干擾	IEC61000-4-2：IV 級/IEC61000-4-4：IV 級
抗振性能	頻率：10 Hz -55Hz 振幅：0.35±0.05mm 描次數： 20掃描/每軸，3軸
防護等級	IP65
電氣特征
工作電壓	DC24V±10%
響應時間	≤15ms
輸出信號	W:PNP/NPN P:雙路PNP N:雙路NPN M:繼電器信號

	光軸間距10mm			光軸間距20mm			光軸間距40mm
	檢測精度18mm			檢測精度28mm			檢測精度48mm
光束	型號	保護高度 (mm)	總高度 (mm)	型號	保護高度 (mm)	總高度(mm)	型號	保護高度 (mm)	總高度 (mm)
6				GRM20-6	100	185	GRM40-6	200	305
8				GRM20-8	140	225	GRM40-8	280	385
10				GRM20-10	180	265	GRM40-10	360	465
12	GRM10-12	110	185	GRM20-12	220	305	GRM40-12	440	545
14				GRM20-14	260	345	GRM40-14	520	625
16	GRM10-16	150	225	GRM20-16	300	385	GRM40-16	600	705
18				GRM20-18	340	425	GRM40-18	680	785
20	GRM10-20	190	265	GRM20-20	380	465	GRM40-20	760	865
22				GRM20-22	420	505	GRM40-22	840	945
24	GRM10-24	230	305	GRM20-24	460	545	GRM40-24	920	1025
26				GRM20-26	500	585	GRM40-26	1000	1105
28	GRM10-28	270	345	GRM20-28	540	625	GRM40-28	1080	1185
30				GRM20-30	580	665	GRM40-30	1160	1265
32	GRM10-32	310	385	GRM20-32	620	705	GRM40-32	1240	1345
34				GRM20-34	660	745	GRM40-34	1320	1425
36	GRM10-36	350	425	GRM20-36	700	785	GRM40-36	1400	1505
38				GRM20-38	740	825	GRM40-38	1480	1585
40	GRM10-40	390	465	GRM20-40	780	865	GRM40-40	1560	1665
42				GRM20-42	820	905	GRM40-42	1640	1745
44	GRM10-44	430	505	GRM20-44	860	945	GRM40-44	1720	1825
46				GRM20-46	900	985	GRM40-46	1800	1905
48	GRM10-48	470	545	GRM20-48	940	1025	GRM40-48	1880	1985
50				GRM20-50	980	1065	GRM40-50	1960	2065
52	GRM10-52	510	585	GRM20-52	1020	1105	GRM40-52	2040	2145
54				GRM20-54	1060	1145	GRM40-54	2120	2225
56	GRM10-56	550	625	GRM20-56	1100	1185	GRM40-56	2200	2305
58				GRM20-58	1140	1225	GRM40-58	2280	2385
60	GRM10-60	590	665	GRM20-60	1180	1265	GRM40-60	2360	2465
64	GRM10-64	630	705
68	GRM10-68	670	745
72	GRM10-72	710	785
76	GRM10-76	750	825
80	GRM10-80	790	865
84	GRM10-84	830	905
88	GRM10-88	870	945
92	GRM10-92	910	985
96	GRM10-96	950	1025
100	GRM10-100	990	1065
104	GRM10-104	1030	1105
108	GRM10-108	1070	1145
112	GRM10-112	1110	1185
116	GRM10-116	1150	1225
120	GRM10-120	1190	1265
