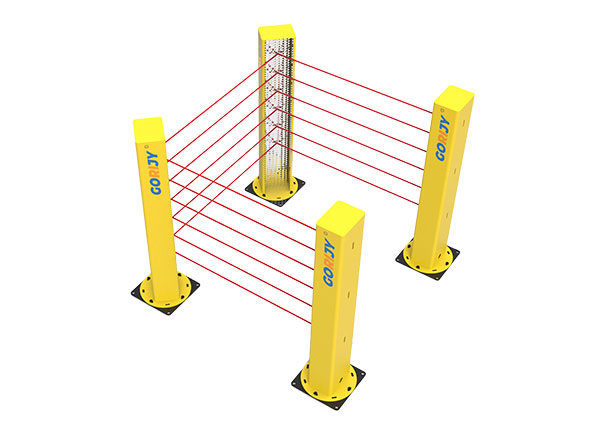

GRMQ區域防護安全光柵

GRMQ區域防護安全光柵是在GRM型安全光柵基礎上利用反射鏡，改變光線的傳輸方向并通過反光板實現雙面防護、三面防護、四面防護。安全方便，主要用于沖壓設備、激光切割設備、機器人工作站、碼垛機以及其它危險

詳情參數規格尺寸安裝

GRMQ區域防護安全光柵是在GRM型安全光柵基礎上利用反射鏡，改變光線的傳輸方向并通過反光板實現雙面防護、三面防護、四面防護。安全方便，主要用于沖壓設備、激光切割設備、機器人工作站、碼垛機以及其它危險區域的防護。

產品特點

?電路自檢設計，實現了包括輸出信號在內的全自檢，保證使用安全

?產品設計符合IEC 61496-1/2標準和ISO 13849標準

?抗電磁干擾能力強，工作更穩定

?帶有短接保護和過載保護功能

?外殼防護等級IP65，內置防震支架減振性能好，適應于惡劣環境

?可實現雙面防護、三面防護、四面防護

?產品規格多，使用范圍廣，滿足不同使用場合

產品組成

由發光器、受光器、傳輸線、L型支架組成

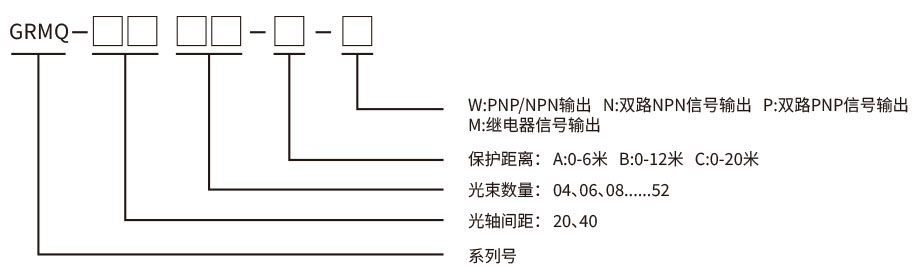

型號說明

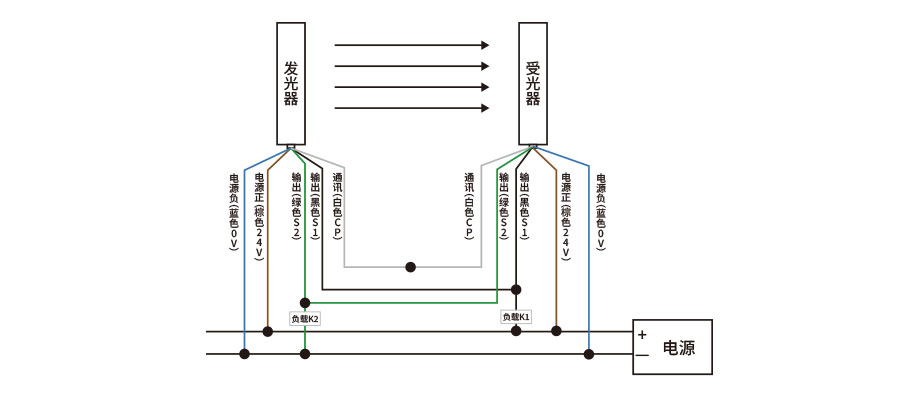

GRMQ安全光柵接線圖

產品接線

產品系列	GRMQ系列
光軸間距	20mm		40mm
檢測精度	28mm		48mm
光束數量	6、8、10..........60		4、6、8..........60
對射距離	A:0-3m B:0-12m C:0-20m
檢測光源	紅外LED (中心波長940nm或850nm)
環境特征
環境溫度	工作	-10℃～55℃（無結霜及凝露）
	存儲	-30℃～70℃
環境濕度	工作	35%RH～85%RH
	存儲	35%RH～95%RH
抗電磁干擾	IEC61000-4-2：IV 級/IEC61000-4-4：IV 級
抗振性能	頻率：10 Hz -55Hz 振幅：0.35±0.05mm 描次數： 20掃描/每軸，3軸
防護等級	IP65
電氣特征
工作電壓	DC24V±10%
響應時間	≤18ms
輸出信號	W:PNP/NPN P:雙路PNP N:雙路NPN M:繼電器信號
